Pad Controller #3　（May, 2014）

主として走行実験用の持ち運び用Pad controller.

Pad Controller #2のPIC32MXバージョン．変更点は3点．　（１）PIC．（２）RS232C出力の電源を５Vにした（電池電圧，5V，3.3V，電源なしの4通りに比較的簡単に変更可能）．（３）電池をつながない場合でも，RS232Cの出入力端子の電源出力がある．ただし電力供給能力はあまり高くないので，注意．max400mA）

PIC32MXのシリーズは，peripheralの割り付けはできず，機能があらかじめピン毎に固定されているので注意．

電池とPCに接続したUSBのどちらからでも給電可能である．両方つないだ場合，電池が電源として使われる．

基板上のUARTは3.3Vレベル．ハードウェアによるフロー制御つき（RTS，CTS）．

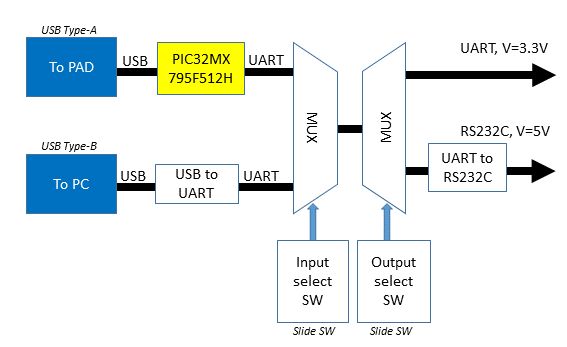

Block diagram

PIC (PIC32MX795F512H)

Pin Port ADC Special UART SPI/I2C etc Power Use Setting Function
1 E05 ETXEN/PMD5
2 E06 ETXD0/PMD6
3 E07 ETXD1/PMD7
4 G06 U6TX/U3RTS SCK2
5 G07 U3RX SDA4/SDI2
6 G08 U3TX SCL4/SDO2
7 MCLR
8 G09 U6RX/U3CTS SS2 use I only Path of Vdd
9 GND
10 Vdd
11 B05 AN05 AN
12 B04 AN04 AN
13 B03 AN03 AN
14 B02 AN02 AN
15 B01 AN01/Vref- PGEC1 use AN ICPS clock
16 B00 AN00/Vref+ PGED1 use AN ICPS data
17 B06 AN06 PGEC2 use I DipSW#4
18 B07 AN07 PGED2 use I DipSw#3
19 Avdd
20 AGND
21 B08 AN08 U5RX/U2CTS SS4 AN
22 B09 AN09 use I DipSW#2
23 B10 AN10 AN
24 B11 AN11 AN
25 GND
26 Vdd
27 B12 AN12 AN
28 B13 AN13 AN
29 B14 AN14 U5TX/U2RTS SCK4 use I DipSW#1
30 B15 AN15 AN
31 F04 U2RX SDA5/SDI4
32 F05 U2TX SCL5/SDO4 use O LED (TurnOn in H)
33 F03 USBID
34 Vbus
35 VUSB3V
36 G03 D- use USB D-
37 G04 D+ use USB D+
38 Vdd
39 C12 OSC2
40 C15 OSC2
41 GND
42 D08 RTCC INT1 use I only Path of Vdd
43 D09 U4RX/U1CTS SS3/SDA1 INT2 use I UART1CTS
44 D10 SCL1 INT3
45 D11 INT4
46 D00 INT0
47 C13 SOSCO
48 C14 SOSCI
49 D01 U4TX/U1RTS SCK3 use O UART1RTS
50 D02 U1RX SDA3/SDI3 use I UART1RX
51 D03 U1TX SCL3/SDO3 use O UART1TX
52 D04
53 D05
54 D06
55 D07
56 Vcap
57 Vdd
58 F00
59 F01
60 E00
61 E01
62 E02
63 E03
64 E04

未使用ピンは，ANがある場合，ANに設定．ない場合，INPUTに設定．
