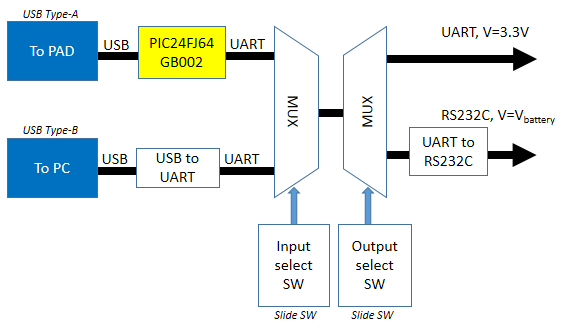

主として走行実験用の持ち運び用Pad controller.
RS232Cの出入力端子の電源出力を除き,電池とPCに接続したUSBのどちらからでも給電可能である.両方つないだ場合,電池が電源として使われる.
電池をつながない場合,RS232Cの出入力端子の電源出力は行われない.
基板上のUARTは3.3Vレベル.ハードウェアによるフロー制御つき(RTS,CTS).
PIN# | PORT | AD | Peripheral | Special | Power | Use | I/O | Function |
1 | /MCLR | ○ | ||||||
2 | A0 | 0 | RP5 | PGED3 | AD | ICSP | ||
3 | A1 | 1 | RP6 | PGEC3 | AD | ICSP | ||
4 | B0 | 2 | RP0 | PGED1 | AD | |||
5 | B1 | 3 | RP1 | PGEC1 | AD | |||
6 | B2 | 4 | RP2 | ○ | O | LED(ON in H) | ||
7 | B3 | 5 | RP3 | AD | ||||
8 | GND | ○ | ||||||
9 | A2 | ○ | I | DipSW#1(L in ON) | ||||
10 | A3 | ○ | I | DipSW#2(L in ON) | ||||
11 | B4 | RP4 | ○ | I | DipSW#3(L in ON) | |||
12 | A4 | ○ | I | DipSW#4(L in ON) | ||||
13 | Vdd | ○ | ||||||
14 | B5 | O | ||||||
15 | VBUS | ○ | ||||||
16 | B7 | RP7 | ○ | I | CTS | |||
17 | B8 | RP8 | O | |||||
18 | B9 | Rp9 | O | |||||
19 | DISVREG | ○ | ||||||
20 | Vcap | ○ | ||||||
21 | B10 | RP10 | D+/PGED2 | ○ | I/O | USB D+ | ||
22 | B11 | RP11 | D-/PGEC2 | ○ | I/O | USB D- | ||
23 | Vusb | ○ | ||||||
24 | B13 | 11 | RP13 | ○ | 1 | Rx | ||
25 | B14 | 10 | RP14 | ○ | O | Tx | ||
26 | B15 | 9 | RP15 | ○ | O | RTS | ||
27 | GND | ○ | ||||||
28 | Vdd | ○ |
